دانش فنی ساخت سامانه اتوماسیون و مانیتورینگ شبکه توزیع بوسیله کلیدهای هوشمند با پشتیبانی صندوق حمایت از تحقیقات و توسعه صنایع الکترونیک(صحا) توسط شرکت باسط پژوه تهران کسب شد.
به گزارش روابط عمومی صحا، هدف از انجام طرح، تأمین بخشی از نقدینگی لازم جهت تکمیل طراحی و نمونه‌سازی سامانه اتوماسیون و مانیتورینگ
شبکه توزیع بوسیله کلیدهای هوشمند است.
دکتر اسفندیار بامداد مدیرعامل شرکت باسط پژوه تهران با بیان اینکه سامانه اتوماسیون و مانیتورینگ شبکه توزیع
شامل بخش‌های ترانسدیوسر پارامترهای الکتریکی مدل 772 B، آلارم
یونیت مدل 971 B ، سیستم تجمیع و ارسال داده
(DCU) مدل
451 B است، گفت: یک
ترانسدیوسر (مبدل)بنا به تعریف، وسیله‌ای است که سیگنال الکتریکی حاصله از سنسور را
تبدیل به یک سیگنال الکتریکی استاندارد (ولتاژ ۵-۰،
جریان ۲۰-۴ میلی آمپر) می‌کند.
وی افزود: این دستگاه در پست‌های فشار قوی نصب
می‌شود و پارامترهای الکتریکی فیدرها را اندازه‌گیری می‌کند و به صورت سیگنال‌های
4-20 میلی آمپر می‌توان این پارامترها را به سمت RTU ارسال کرد. این دستگاه با دارا بودن پورت 485
RS توانایی استفاده از مدباس را دارد و بدین وسیله نیز می‌تواند با DCU یا RTU ارتباط برقرار کرده و تمامی پارامترها را قرائت کند.
دکتر بامداد در باره آلارم یونیت مدل 971
B
توضیح داد: این محصول وظیفه جمع‌آوری آلارم‌ها و وضعیت‌های فیدرهای فشار قوی را بر
عهده دارد و در ضمن توانایی فرمان قطع و وصل به کلید فیدر فشار قوی را داراست. این
دستگاه به DCU متصل می‌شود و از این طریق فرمان می‌گیرد.
وی درباره این بخش از سامانه اتوماسیون و مانیتورینگ
شبکه توزیع تصریح کرد: نمایش و ثبت آلارم‌ها در پست‌های فشار قوی، مانیتورینگ آلارم‌ها
در نیروگاه، ثبت و مانیتورینگ آلارم‌ها و وضعیت‌ها در پالایشگاه‌ها و پتروشیمی‌ها
از جمله این کاربردهاست و دارای امکاناتی همچون 17 ورودی آلارم یا وضعیت، 4 رله خروجی فرمان‌پذیر، ثبت کلیه آلارم‌ها و زمان
وقوع با دقت0.01 ثانیه، پورت 485 RSبا پروتکل MODBUS، مانیتورینگ
آنلاین کلیه آلارم‌ها و وضعیت‌ها با نرم‌افزار سامانه و قابلیت سینک شدن ساعت داخلی
با پالس GPS
است.

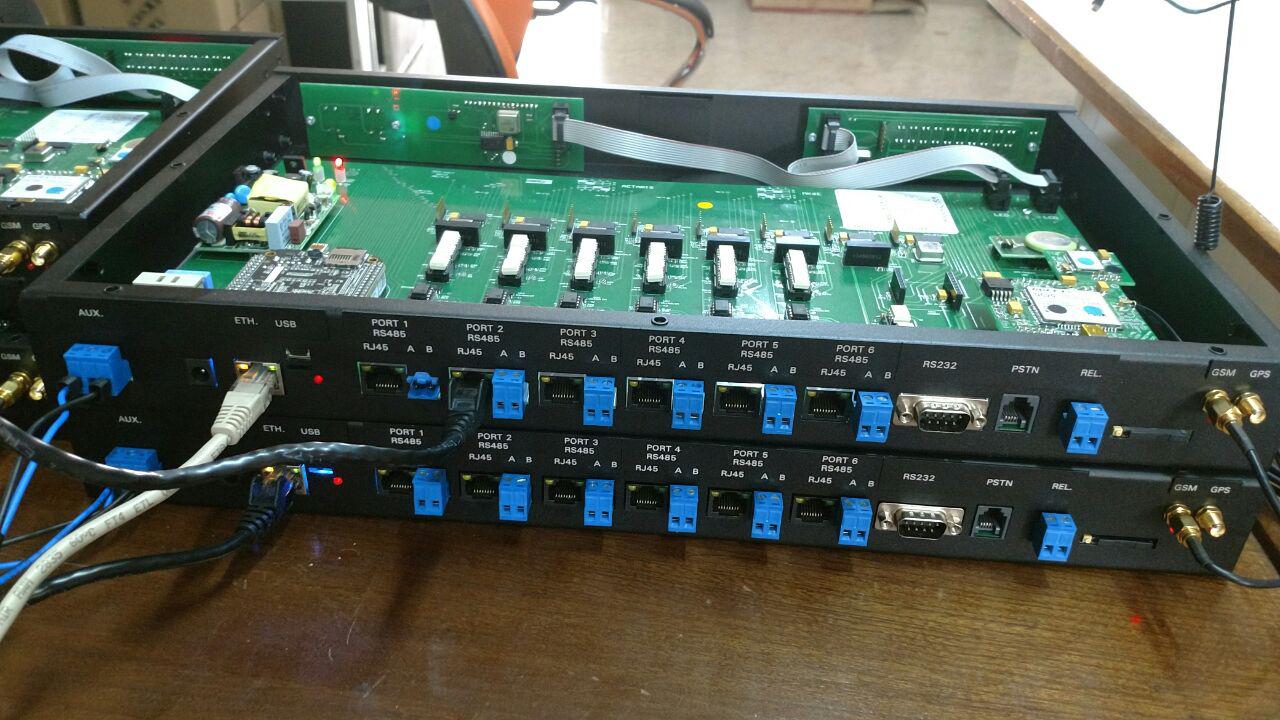

مدیرعامل شرکت باسط پژوه تهران درخصوص سیستم تجمیع
و ارسال داده (DCU) مدل
451B نیز گفت: سیستم تجمیع کننده داده (DCU) با
هدف یکپارچه‌سازی و بهره‌برداری هوشمندانه از تجهیزات اندازه‌گیری و مانیتورینگ طراحـی
و ارائه می‌شود. این سیستم وظیفه جمع‌آوری اطلاعات از دستگاه‌های مختلف در پست فشار
قوی را برعهده دارد.
وی تابلو هوشمند کنترل کلید را یکی از بخش‌های
مهم سامانه اتوماسیون و مانیتورینگ شبکه توزیع عنوان کرد و گفت: این تابلو وظیفه ارتباط
با کلید فشار متوسط را بر عهده دارد و با دارا بودن قابلیت‌های مختلف ارتباطی، مسیر
مطمئن برای ارتباط با مرکز کنترل را فراهم می‌آورد.
مدیرعامل شرکت باسط پژوه تهران درباره ساختارکلی

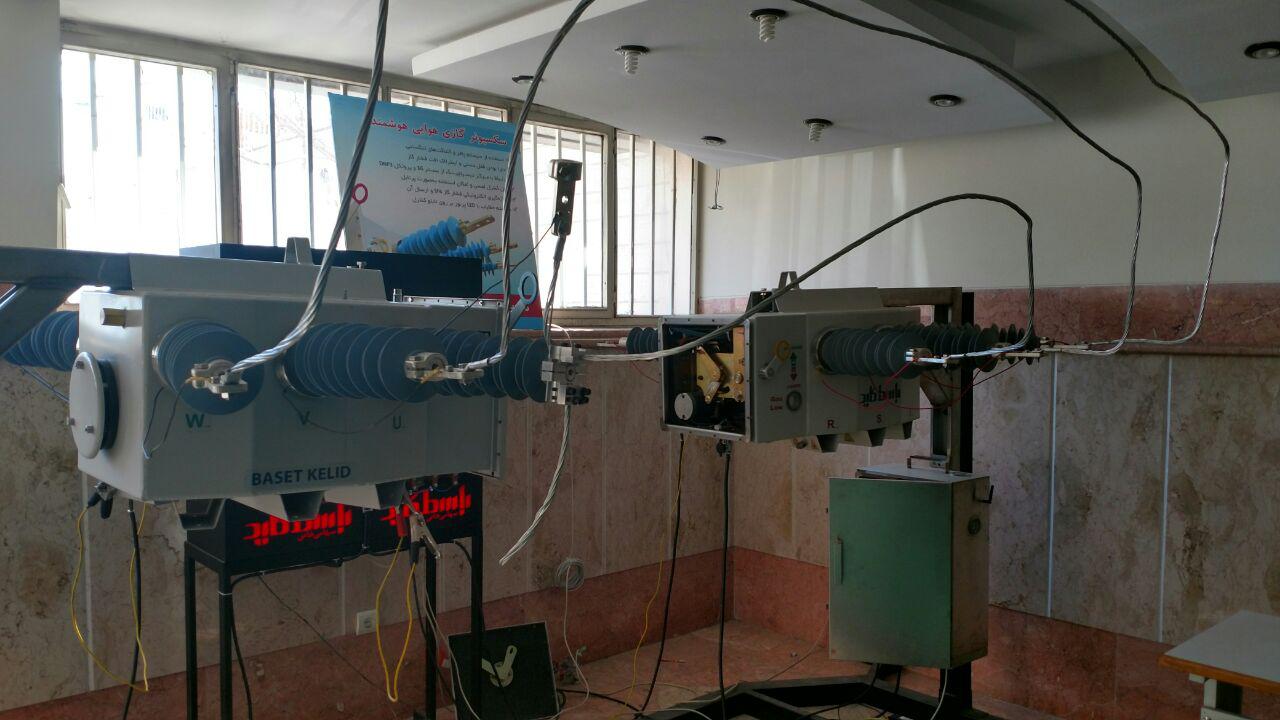

تابلو کنترل ادامه داد: در طراحی تابلو کنترل هوشمند سکسیونر به نیازهای بومی ایران
توجه کاملی شده است و از تجربیات پرسنل شرکت‌های توزیع برق نیز در این زمینه استفاده
شده است. از نکات قابل توجه امکان نصب تابلو کنترل در زیر سکسیونر (ارتفاع بالا) می‌باشد
و با استفاده از یک پانل کنترل پرتابل با دو رشته سیم 485 RSعملیات فرمان
یا تنظیم سکسیونر انجام می‌پذیرد و بدین صورت امکان دزدیده شدن تابلو بسیار کم می‌شود.
در خود سکسیونر نیز یک برد رابط و کنترل قوی نیز دیده شده و ارتباط بین تابلو و سکسیونر
نیز از طریق پورت 485 RSانجام می‌گیرد و دیگر نیازی
به کابل ارتباطی 25 یا 30 رشته کنترلی نمی‌باشد. می‌توان گفت که در طراحی این سیستم
به ماژولار بودن و ارتباط راحت زیر سیستم‌ها توجه خاصی شده است.
به گفته دکتر بامداد، شرکت‌های برق منطقه‌ای، شرکت‌های
توزیع ، صنایع نفت و گاز و شهرک‌های صنعتی از جمله مصرف کنندگان این سامانه به
شمار می‌روند.

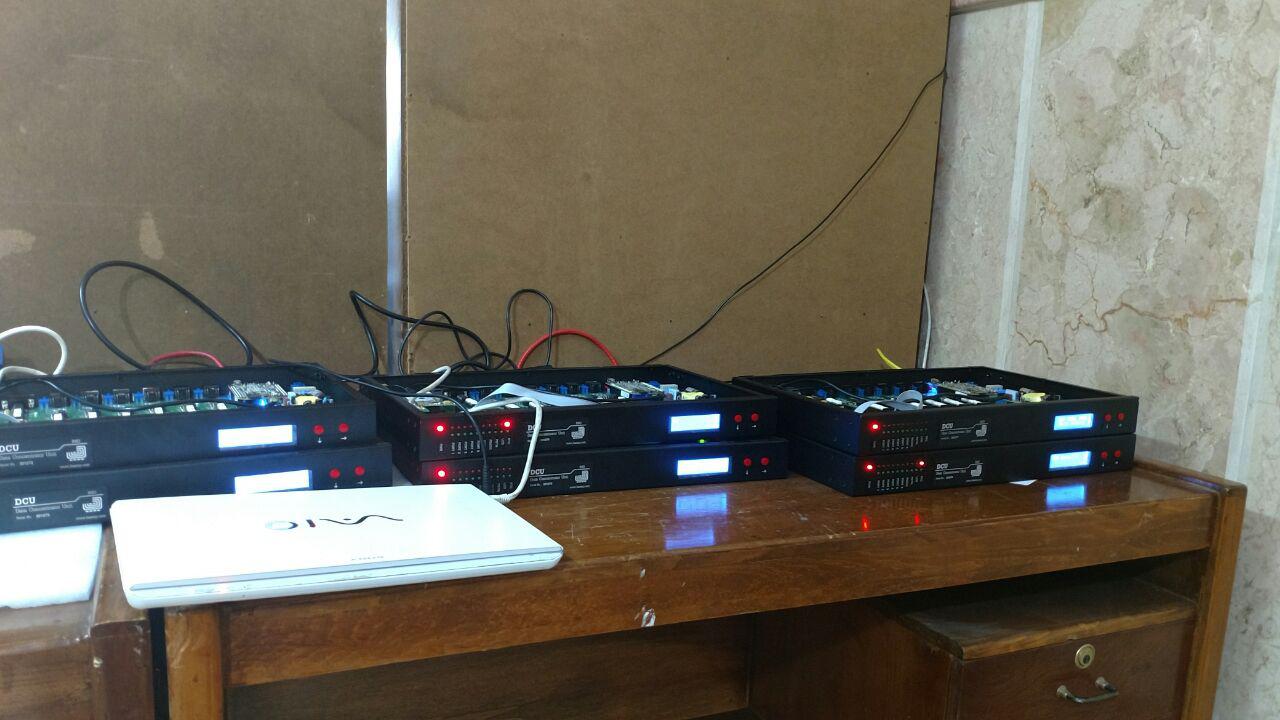

وی درباره وضعیت تولید این سامانه گفت: در حال
حاضر سیستم جمع کننده و ارسال داده DCU مراحل طراحی و تست
و صحه‌گذاری را طی کرده و در حال نصب در پست‌های فشار قوی شهر شیراز است و مراحل
تولید کلید هوشمند به همراه تابلو اتوماسیون آن سال آینده آغاز می‌شود. همچنین قسمت
مرکزی سامانه که همان نرم افزار مانیتورینگ و دیسپاچینگ با قابلیت دریافت اطلاعات
مکانی از سیستم اطلاعات جغرافیایی GIS
در سال آینده کامل می‌شود.
مدیرعامل شرکت باسط پژوه
تهران درباره پتانسیل صادرات این محصول توضیح داد: این سامانه پس از اجرا و تکمیل
قابلیت استفاده در کشورهای همجوار را داراست ولی نیاز به نمایندگی‌های قوی و خدمات
پس از فروش در آن کشورها دارد.
